Dimensioner |
|
| A | 8 710 mm |
| B | 3 800 mm |
| C | 2 020 mm |
| D | 585 mm |
| E | 4 700 mm |
| F | 3 100 mm |
| G | 1 305 mm |
| H | 3 985 mm |
| I | 3 310 mm |
| J | 3 500 mm |
| R1 | 6 545 mm |
| R2 | 7 360 mm |
dimensioner
specifikationer

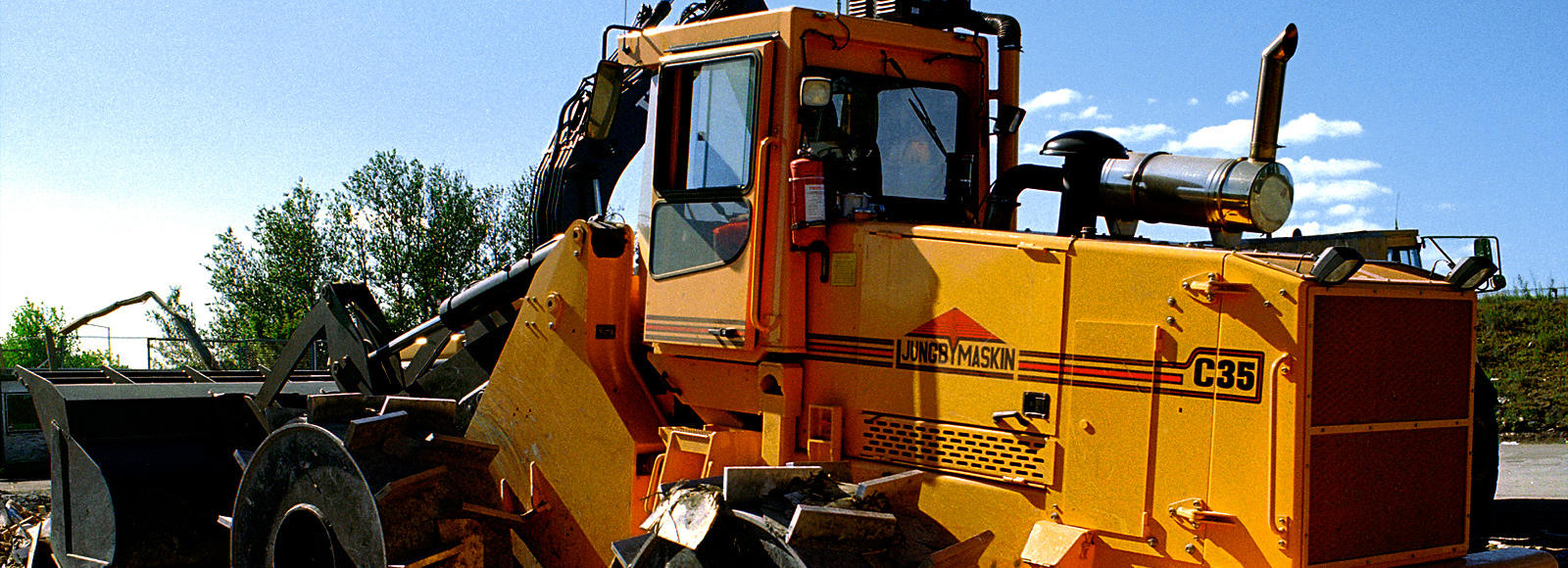

C35 - Steg IIIB motor
Drivlina
| Motor | Scania DC13 |
| Max effekt (kW/hk) | 294/400 |
| Max vridmoment (Nm) | 2157 |
| Transmission | ZF Ergopower WG310 |
| Framaxel | ZF AP 420 |
| Bakaxel | ZF AP 420 |
| Automatisk diffbroms | s |
| Tvåkrets hydraulisk färdbroms | s |
| Hydraulisk parkeringsbroms | s |
| Axelkylning med filtrering | s |
| Vändbar fläkt | s |
Teckenförklaring
|
s = standard
o = tillval
P = effekt
T = vridmoment
n = varvtal
|
Kraft och vikt
| Brytkraft (kN) | 250 |
| Tipplast (kg) | 0° 24 000 |
| 40° 21 000 | |
| 45° 20 000 | |
| Tjänstevikt (ton) | 35 |
| Skopa (m3) | 5,5 |
Hydraulsystem
| Hydraulpump | Parker |
| Flöde (l/min vid 2300 rpm) | 609 |
| Tryck (bar) | 220 |
| Lyftcylinder (mm) | 80/170 |
| Slag lyftcylinder (mm) | 1 135 |
| Tiltcylinder (mm) | 80/170 |
| Slag tiltcylinder (mm) | 895 |
| Hydraulkylning | s |
Elsystem
| Batteri | 2 x 12 V, 145 A |
| Generator | 100 A |
Styrsystem
| Styrvinkel (grader) | 45 |
| Styrcylinder (mm) | 50/100 |
| Slag styrcylinder (mm) | 557 |
| Pendling bakaxel (grader) | +/- 15 |
Rymduppgifter
| Kylsystem | 52 |
| Motor (l) | 30 |
| Hydraulsystem (l) | 390 |
| Bränsletank (l) | 400 |
| Ad Blue tank (l) | 60 |
Hjul
| Hardoxstål | s |
| Diameter, med kniv (mm) | 1 920 |
| Diameter, utan kniv (mm) | 1 600 |
| Bredd (mm) | 825 |
| Antal knivar | 26 |
